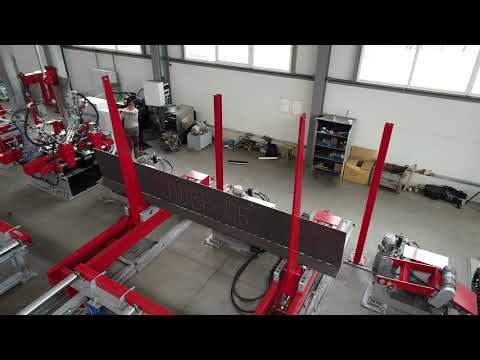

Die LBL ist eine Spezialmaschine für die kontinuierliche Produktion von geschweißten I- und T-Trägern, entweder parallel oder konisch. Der LBL arbeitet mit der Stegplatte in vertikaler Position.
Es ist kein Heftschweißen erforderlich, außer an der Vorderkante, nachdem der Steg auf der Mittellinie des Flansches ausgerichtet wurde.
Zunächst werden der Steg und der erste Flansch der LBL-Maschine zugeführt und das Schweißen erfolgt gleichzeitig von beiden Seiten des Stegs über die gesamte Länge des Trägers. Nach Abschluss der ersten Flanschschweißung wird der Abschnitt um 180° gedreht...
Weiterlesen >>
Modell Nr | Steghöhen in mm (min) | Steghöhen in mm (max) | Stegdicke in mm (min) | Stegdicke in mm (max) | Flanschbreite in mm (min) | Flanschbreite in mm (max) | Flanschdicke in mm (min) | Flanschdicke in mm (max) | Gewicht in kg/m (min) | Gewicht in kg/m (max) | Länge in m (min) | Länge in m (max) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1250 MD | 200 | 1250 | 4 | 25 | 100 | 600 | 5 | 40 | - | 1000 | 6 | 12 |
2000 MD | 200 | 2000 | 5 | 30 | 100 | 1000 | 6 | 50 | - | 1000 | 6 | 12 |
